Фотоотчет о замене каретки на ашанбайке Стелс

Сообщение » 04 апр 2010, 02:43

К нам с Аквой попался в руки красный Стелс класса "ашанбайк" с диагнозом - люфт каретки. Было решено разобрать каретку с целью замены смазки и последующей регулировки. Весь процесс занял несколько часов и сопровождаля принятием настолько оригинальных технических решений (в качестве инструментария были использованы: электрический чайник, два деревянных чурбана, могучие тиски, арматурина длиной в полметра и топор, а о стандартном инструменте типа гаечных ключей и съемников я даже не упоминаю), что в середине процесса я сбегал за фотоаппаратом и далее все документировал.

Первым делом были откручены гайки, крепящие шатуны к оси. Прошу заметить, что гайки, а не болты. Первый облом постиг нас при вкручивании в шатун съемника. Съемник рассчитан под ось с отверстиями под болты, но на этом чуде китайского хреностроения ось заканчивалась шпильками с резьбой под гайки, которые помешали ввернуть съемник.
(Несмотря на то, что Стелс - российский бренд, чем ближе мы знакомились с устройством данной каретки, тем меньше сомнений оставалось в ее происхождении не просто из Китая, а из самого депрессивного и аграрного китайского региона).

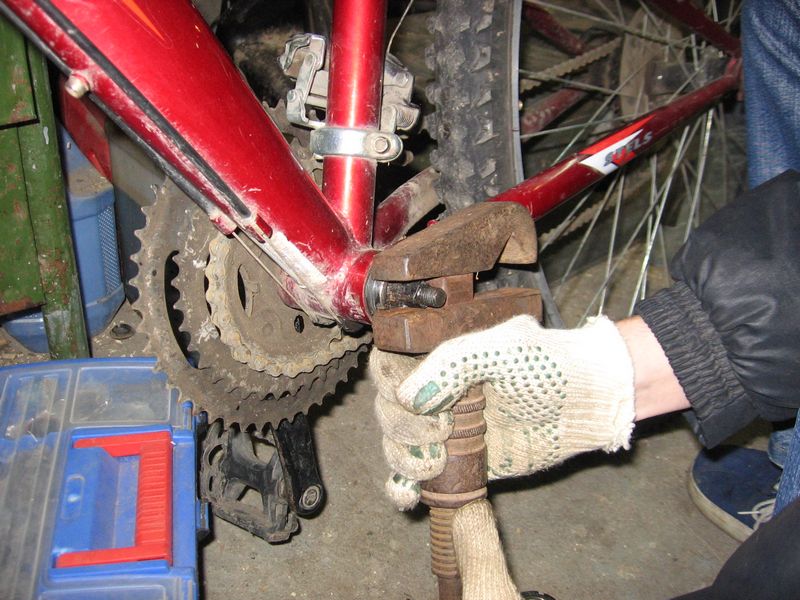

Попытки сбить шатун молотком через деревянную проставку не увенчались успехом. Но, к счастью, шатуны были алюминиевые, а ось стальная, и мысль о разности коэффициентов теплового расширения этих двух материалов просто не могла пройти мимо нас. После поливки места соединения кипятком из чайника шатун удалось сбить без особого труда.

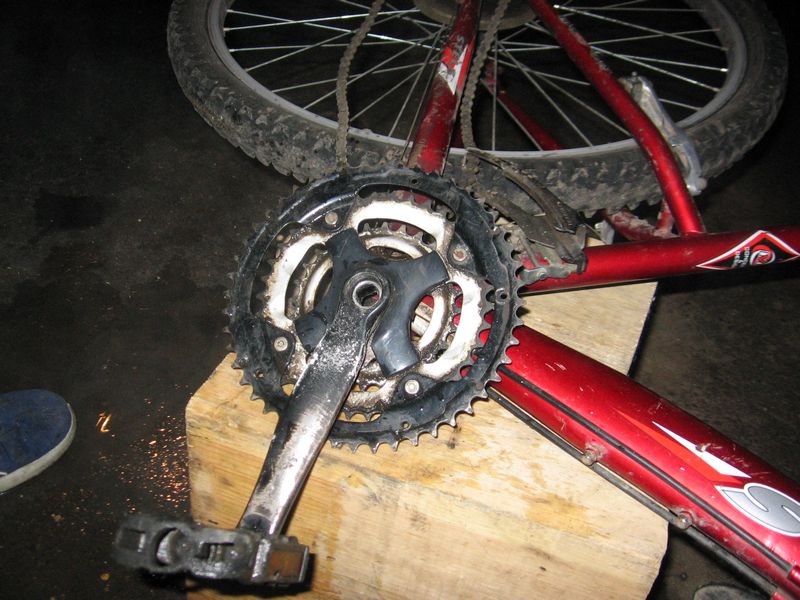

После снятия левого шатуна открылся доступ к чашке каретки. На снимке не очень хорошо видно, но шлицы на чашке настолько глубокие, что разделяются надвое отверстием под ось и ухватиться за них обычным гаечным ключом нельзя. К счастью, в закромах был найден раритетный разводной ключ с плоскими губками.

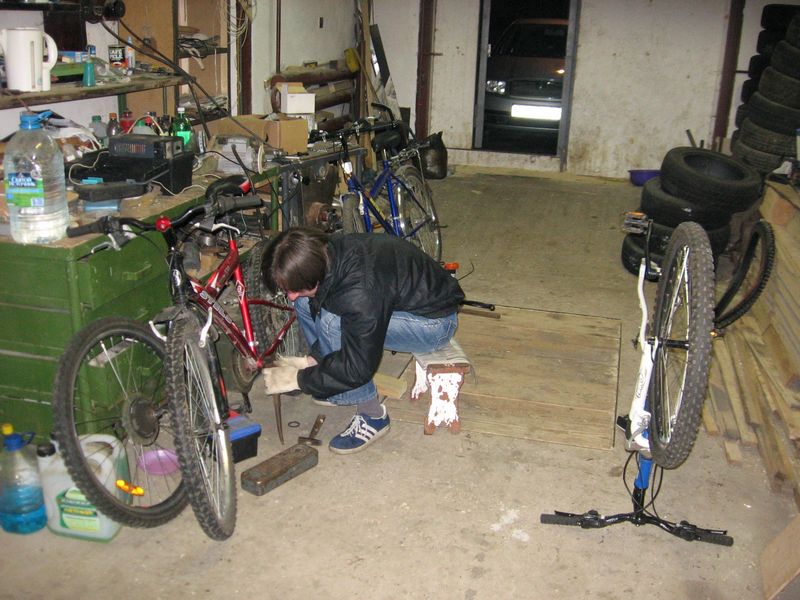

Общий вид поля боя


После откручивания чашки внутри был обнаружен ржавый сепаратор с шариками. При попытке выковырять его отверткой он рассыпался, а шарики раскатились по полу. Те шарики, которые мы догнали, имели форму, близкую к кубу или тетраэдру. Стало понятно, что простой заменой смазки дело не закончится.

Снятие правого шатуна казалось более простой задачей - байк был водружен на подставку из двух чурбанов, посадочное место полито кипятком

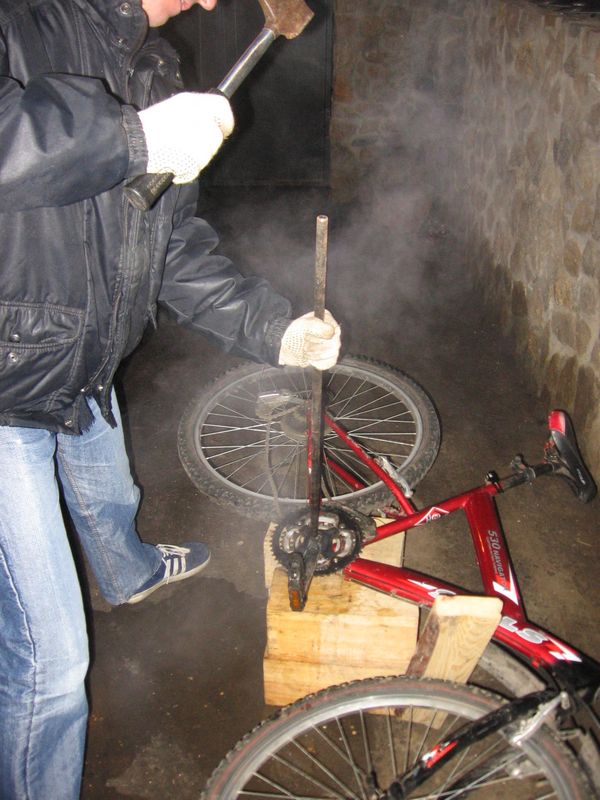

...и ось выбита с помощью длинного прутка, т.к. с левой стороны ее уже ничто не держало.

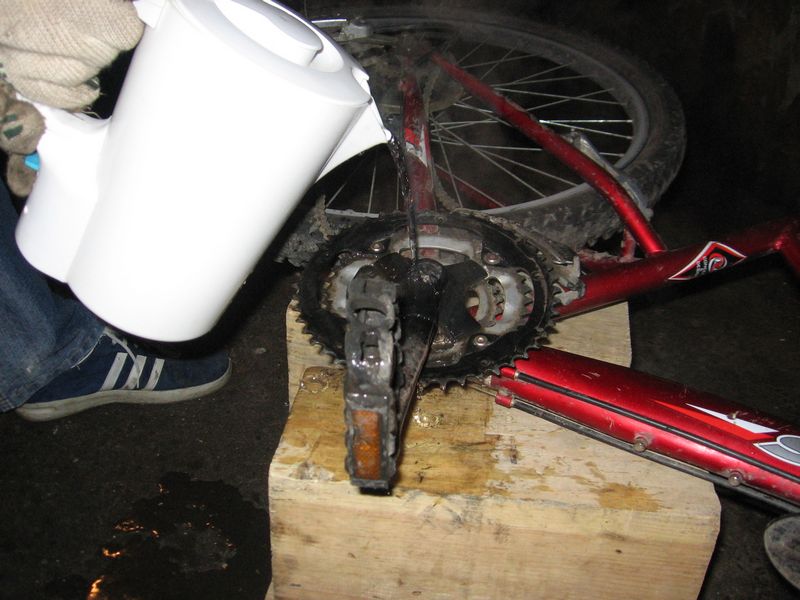

Правда, выбить удалось только после второго чайника кипятка и использования WD-40.

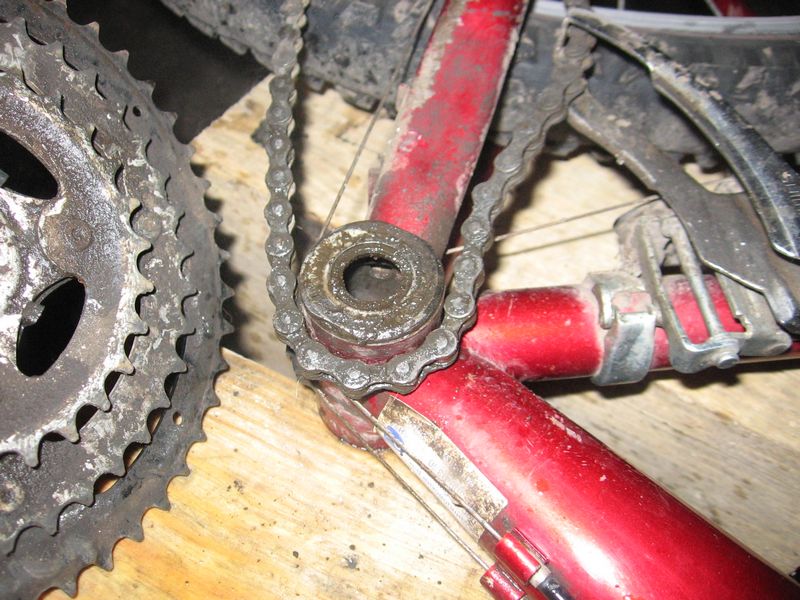

Нашему взору открылась вторая чашка каретки.
Стало понятно, что сумрачный китайский гений создал эту каретку с одной целью - поиздеваться над теми, кто будет ее снимать, потому что свою основную функцию - крутиться - на момент начала ремонта каретка практически не выполняла. На правой чашке шлицы были полной противоположноситью своих соседей слева - чуть заметны, и созданы как бы нежным касанием напильника.

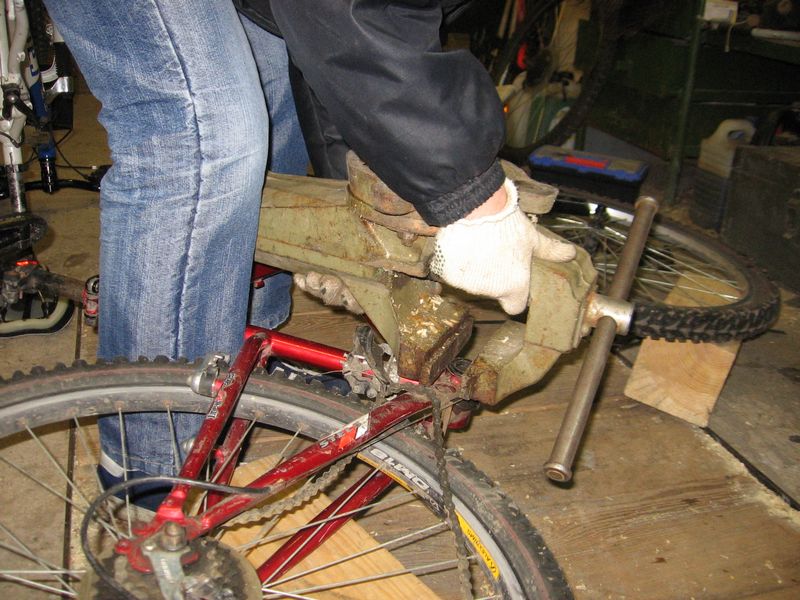

Использование чудесного разводного ключа не принесло таких плодов, как в прошлый раз - его губки с разбитыми краями соскакивали с малюсеньких шлицов при попытке провернуть.
Был применен принцип Магомеда и горы. Если нельзя крутить чашку относительно велосипеда, давайте крутить велосипед вокруг чашки. Удалось схватить чашку в тиски, которые давали значительно большее усилие на сжатие, чем ключ. Однако чашка все равно выворачивалась из них. Меняем точку отсчета обратно - велосипед внизу, тиски вверху - их и крутим.


Ценой неимоверного напряжения центров мозга, отвечающих за формулирование многоэтажных речевых конструкций, чашка была повернута на четверть оборота. Проблема была не столь в тяжести вращения, сколь в неудобном положении тисков, которые соскакивали при малейшем перекосе. Однако основное было сделано, и докрутить чашку разводным ключом (обработанным на точиле для лучшей обхватываемости шлицов) было делом техники.

Новая картриджная каретка VP была вкручена за минуту с помощью специального съемника.


Уверен, она переживет эту раму.


В целом, этот велосипед не столь ужасен. У него жесткая (не амортизационная) вилка и уж тем более отсутствует задний амортизатор (хотя форма рамы издали намекает на его наличие). Экзотическая форма рамы лишь утяжеляет вел, но не мешает ему ехать (хотя о накате говорить не приходится). Каретка была самым ненадежным узлом вела, и после ее замены, а также плановой замены тормозных и переключательных тросиков и рубашек, цепи и 6-скоростной кассеты, он еще послужит не один год.
